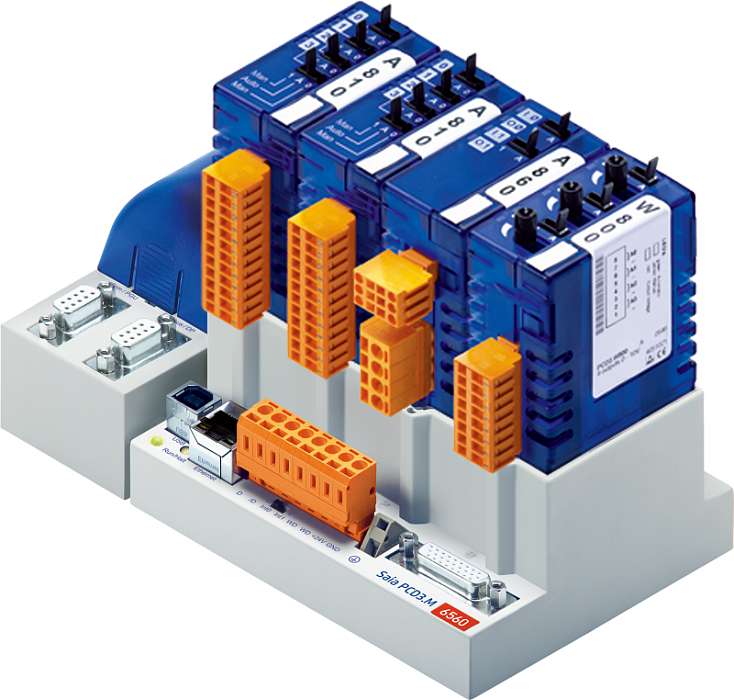

PCD3.M6560

Артикул PCD3.M6560
Общее описание изделия
Группа не присвоена


Контроллер модульный расширяемый Profibus DP Master. Ethernet TCP/IP, 2 Mbyte user program, 1 Mbyte Sram for DB/Text, backup опционально с flash картой PCD7.R550M04, 16 файловая система, USB port for PG5, до 1024 I/O, 2 входа прерываний, Web-Server, RS 23
Технические характеристики изделия
Краткое описание изделия

Контроллер модульный расширяемый

Встроенные порты Ethernet 10/100 Мбит/с

10/100 М бит/с, полнодуплексный, автоопознание/автокроссировка

Память флэш встроенная

1 Мбайт

Память пользовательская флэш встроенная (INTFLASH)

128Мбайт

Память программная (RAM)

2 Мбайт

Опциональное расширение пользовательской флэш-памяти

до 4 Гб

Конфигурируемые в PG5 порты DI/DO

USB

Опциональные коммуникационные интерфейсы

Разъем 0 : Модули PCD3.F1xx для RS-232, RS-422, RS-485 и Belimo MP-Bus, до 4 модулей или 8 интерфейсов :Модули PCD3.F2xx для RS-232, RS-422, RS-485, BACnet® MS/TP, Belimo MP-Bus, DALI и M-Bus

Резервное питание памяти

1…3 года от литиевой батареи

Сервер автоматизации

Web-сервер

Напряжение питания

+24 В –20/+25% макс., в т.ч. пульсации 5% или ~19 В ±15% двуполупериодное выпрямленное (+18 В )

Типовая потребляемая мощность

15 Вт для 64 портов

Потребляемый ток по шине + 5В

макс. 600 мА

Потребляемый ток по шине +24В

макс. 100 мА

Масса изделия (кг)

0.82
