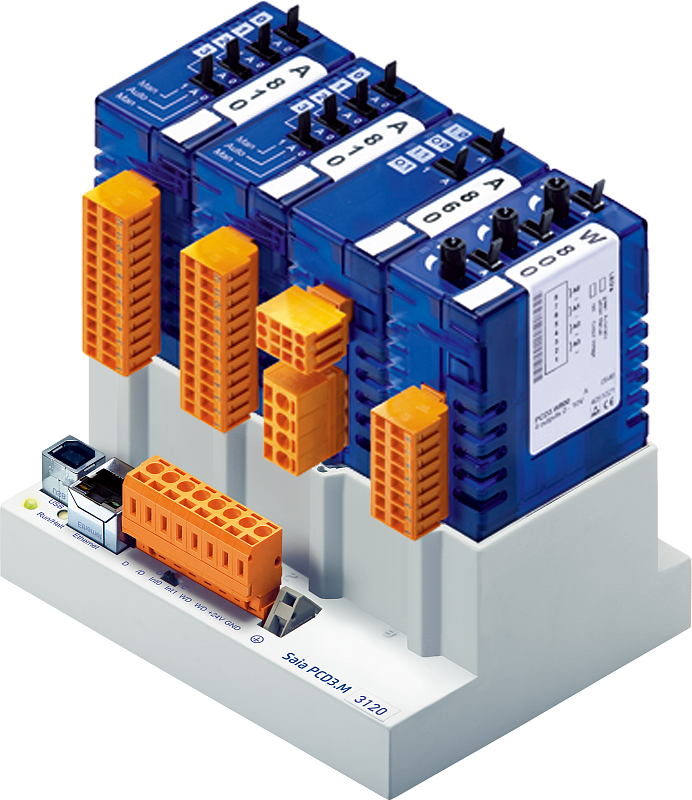

PCD3.M3120

Артикул PCD3.M3120
Общее описание изделия
Группа не присвоена


Контроллер модульный базовый, 128 К RAM, Flash-память, USB(PG5), до 64 каналов I/O, 2 внешн. прерывания, Web-сервер, RS 485, Profi-S-Net, S-Bus, Ethernet TCP/IP
Технические характеристики изделия
Краткое описание изделия

Контроллер модульный базовый

Встроенные порты RS-485

до 115 Кбит/с

Встроенные порты USB 1.1 (12 Мбит/с)

да

Память флэш встроенная

2 Мб

Память пользовательская флэш встроенная (INTFLASH)

нет

Память программная (RAM)

128 Кбайт

Опциональное расширение пользовательской флэш-памяти

Флэш-картой до 4 Гб

Опциональные коммуникационные интерфейсы

Modbus RTU последовательный или IP, Lon®-по IP (с модулем PCDx.R58x), BACnet® MS/TP 3) (с модулями PCDx.R56x и PCDx.F215x),

Время битовой операции (мкс)

0.3…1.5 мкс

Время операции со словом (мкс)

0.9 мкс

Сервер автоматизации

Web-сервер

Напряжение питания

(согласно EN/IEC 61131-2) +24 В –20/+25% макс., в т.ч. Пульсации 5% или ~19 В ±15% двуполупериодное выпрямленное (+18 В )

Типовая потребляемая мощность

15 Вт при 64 точках ввода/вывода

Потребляемый ток по шине + 5В

600 мА

Потребляемый ток по шине +24В

100 мА

Класс защиты (IP)

20

Масса изделия (кг)

0.64
