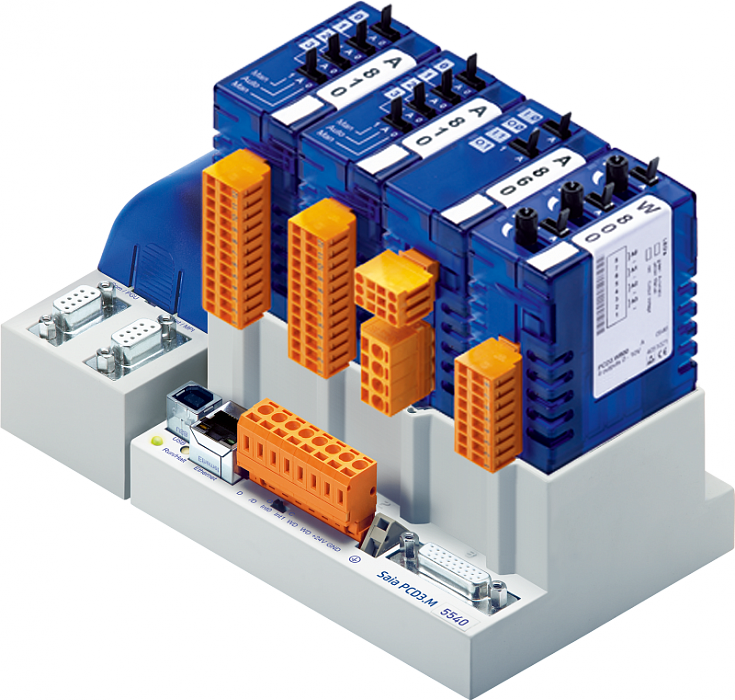

PCD3.M5540

Артикул PCD3.M5540
Общее описание изделия

Контроллер модульный расширенный, 1 Mбайт RAM, резерв. на Flash-карту  PCD7.R500, USB(PG5), до 1024 каналов I/O, 2 внешн. прерывания, Web-сервер, RS 232, 2 х RS 485, Profi-S-Net/MPI/S-Bus, бат.(1-3 лет), Ethernet TCP/IP
Технические характеристики изделия
Краткое описание изделия

Контроллер модульный расширенный

Встроенные порты Ethernet 10/100 Мбит/с

10/100 Мбит/с, полнодуплексный, автоопознание/автокроссировка

Встроенные порты RS-485

До 115 Кбит/с

Встроенные порты RS-232

До 115 Кбит/с

Встроенные порты USB 1.1 (12 Мбит/с)

да

Память флэш встроенная

1 Мбайт

Память программная (RAM)

1 Мбайт

Опциональное расширение пользовательской флэш-памяти

до 4 Гб

Наличие часов реального времени (RTC)

да

Возможность расширения дополнительными кассетами для модулей I/O

1023

Конфигурируемые в PG5 порты DI/DO

64

Опциональные коммуникационные интерфейсы

Разъем 0 : Модули PCD3.F1xx для RS-232, RS-422, RS-485 и Belimo MP-Bus, до 4 модулей или 8 интерфейсов : Модули PCD3.F2xx для RS-232, RS-422, RS-485, BACnet® MS/TP, Belimo MP-Bus, DALI и M-Bus

Резервное питание памяти

1…3 года от литиевой батареи

Время битовой операции (мкс)

0.3…1.5

Время операции со словом (мкс)

0.9

Сервер автоматизации

Web-сервер, RS 232, 2 х RS 485, Profi-S-Net/MPI/S-Bus

Напряжение питания

+24 В –20/+25% макс., в т.ч. пульсации 5% или ~19 В ±15% двуполупериодное выпрямленное (+18 В )(согласно EN/IEC 61131-2)

Типовая потребляемая мощность

тип. 15 Вт для 64 портов

Потребляемый ток по шине + 5В

макс. 600 мА

Потребляемый ток по шине +24В

макс.100 мА

Масса изделия (кг)

0.82
