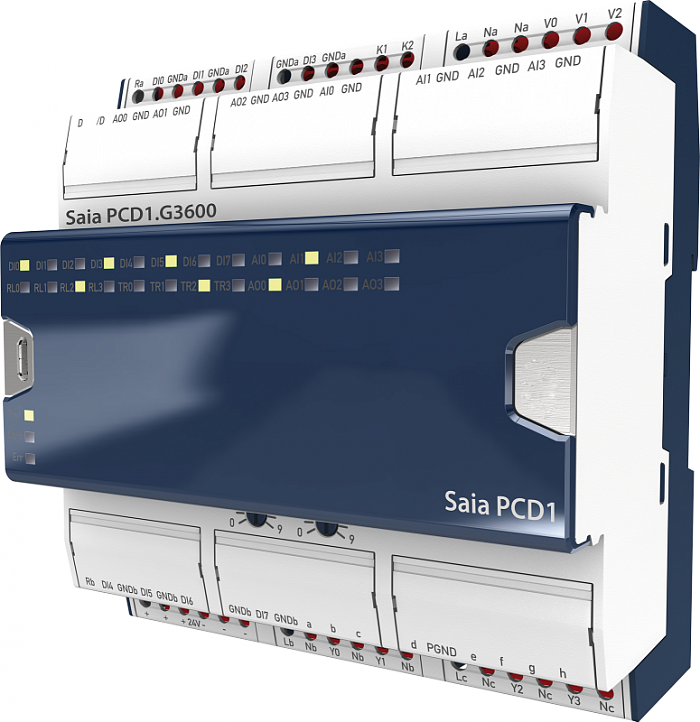

PCD1.G3600-C15

Артикул PCD1.G3600-C15
Общее описание изделия
Новейшая серия E-Line в простых и удобных для монтажа корпусах, соответствующих DIN 43880. Модули обеспечивают простую сборку в стандартных электрических шкафах в самых стесненных местах и условиях.
Функционал модулей полностью программируется с помощью Saia PG5, что позволяет реализовать различные требования проекта.
Разработана новая библиотека функциональных блоков "E-Suite" для электрики и HVAC, предназначенная для быстрой, всего в несколько кликов мыши, разработки управляющей логики.
Монтаж серии облегчен применением надежных разъемных коннекторов.


Контроллер PCD1.G3600-C15 применяется в системах автоматизации  HVAC (фэнкойлы, системы с переменным расходом воздуха - VAV, радиаторы отопления/охлаждения, и т.п.), а также в качестве универсального контроллера автоматизации. Наличие богатого набора встроенных портов ввода/вывода позволяет непосредственно подключать датчики и исполнительные устройства, например датчики температуры, влажности вохдуха, уровня CO2.
Технические характеристики изделия
Краткое описание изделия

Комбинированный программируемый модуль дискретно-аналогового ввода/вывода с гальванической развязкой

Количество встроенных выходов AO

4 х 0…10 В (макс. 3.3 мА) разрешение 12 бит

Количество встроенных входов DI

8 х 24 В пост/пер4 входной фильтр настраиваемый от 0.2 до 0.8 мс

Количество встроенных входов AI

4 х (0…10 В, ±10 В, ±20 мА (0…20 мА, 4…20 мА), Pt/Ni1000, Ni1000TK5000, NTC, KTY, 0…2'500 Ом, 0…7'500 Ом, 100 Ом…100 кОм, конфигурируемые)

Индикация состояния (LED)

ЕСТЬ

Наличие ручного управления

НЕТ

LED-индикация состояния

ЕСТЬ

Порты последовательных интерфейсов

НЕТ

Исполнение корпуса прибора

для монтажа на DIN-рейку

Количество выходов TRIAC

4 х 24/230 В пер. ток, 1А

Количество релейных выходов (нормально разомкнутый контакт)

1 х 250 В пер / 30 В пост 10 А (резистивная нагрузка); 3 х 250 В пер / 30 В пост 6А (резистивная нагрузка)

Габаритные размеры (Ш х В х Г) (мм)

105х110х62
