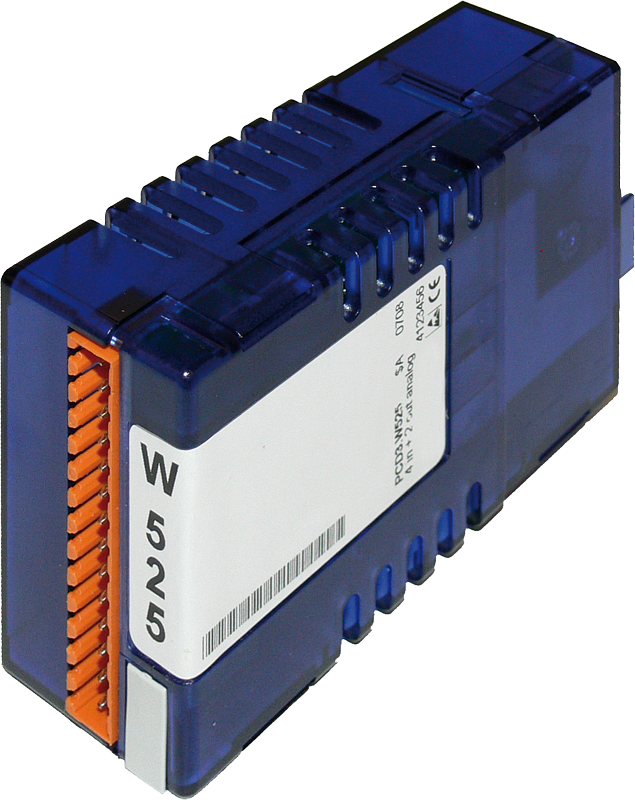

PCD3.W525

Артикул PCD3.W525
Общее описание изделия
Группа не присвоена


Аналоговые модули предназначены для решения задач управления или измерения. Разрешение АЦП находится в диапазоне  8…16 бит. Оцифрованные значения в дальнейшем могут обрабатываться в Saia PCD3. Благодаря широкому разнообразию предлагаемых модулей почти всегда можно найти те, которые удовлетворяют всем требованиям.

Модуль аналоговых входов/выходов с гальванической развязкой: 4 входа (14 бит, 0…10 В, 0(4)…20 мA, Pt/Ni - конфигурируется DIP-переключателем) + 2 выхода (12 бит, 0…10 В или 0(4)…20 мA), тип разъема E, корпусное исполнение
Технические характеристики изделия
Краткое описание изделия

Модуль аналоговых входов/выходов

Количество встроенных программируемых выходов AI/AO

4 вх. + 2 вых.

Диапазон входных сигналов

Вх.: 0…10 В, 0(4)…20 мА, Pt 1000, Pt 500 или Ni 1000 (конфиг. С помощью DIP-переключателя) Вых.: 0…10 В или 0(4)…20 мА (конфиг. С помощью ПО)

Битовое разрешение

вход: 14 бит, выход: 12 бит

Гальваническая изоляция

да

Потребляемый ток по шине + 5В

40 мА

Потребляемый ток по шине +24В

0 мА

Тип коннектора

Е

Масса изделия (кг)

0.08

Совместимость

PCD3
